Ultracompact, Ultrathin Photoelectric Sensor with Built-in Amplifier
検出方式 |
透過形 |
---|---|
検出距離 |
1m |
光源 |
赤色発光ダイオード (650 nm) |
接続方式 |
コード引き出しタイプ |
As of April 25, 2024
形状 | 角型 |
---|---|
検出方式 | 透過形 |
検出距離 | 1m |
標準検出物体 | φ2mm以上の不透明体 |
最小検出物体 | φ2mm以上 (不透明体) |
指向角 | 投光器: 2~20° 受光器: 2~70° |
光源 | 赤色発光ダイオード (650 nm) |
電源電圧 | DC12~24V±10% リップル(p-p)10%以下 |
消費電流 | 投光器: 10mA以下 受光器: 20mA以下 |
制御出力 | NPNオープンコレクタ DC26.4V以下 50mA以下 残留電圧: 1V以下 (負荷電流 10mA未満) 残留電圧: 2V以下 (負荷電流 10~50mA) |

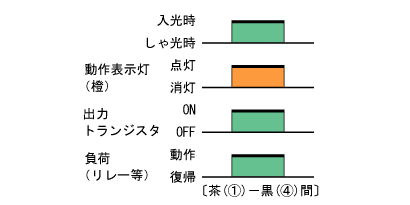

動作モード | 入光時ON |
保護回路 | 負荷短絡保護、出力逆接続保護、電源逆接続保護 |
応答時間 | 動作・復帰: 1ms以下 |
使用周囲照度 | 白熱ランプ: 5,000lx以下 太陽光: 10,000lx以下 |
使用温度範囲 | -25~55℃(ただし、氷結、結露しないこと) |
保存温度範囲 | -40~70℃(ただし、氷結、結露しないこと) |
使用湿度範囲 | 35~85%(ただし、結露しないこと) |
保存湿度範囲 | 35~95%(ただし、結露しないこと) |
絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
耐電圧 | AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~2000Hz 複振幅 1.5mm または300m/s2 X、Y、Z各方向 0.5h |
耐衝撃 | 耐久: 1000m/s2 X、Y、Z各方向 3回 |
保護構造 | IEC: IEC60529 規格IP67 |
接続方式 | コード引き出しタイプ (コード長 2m) |
表示灯 | 動作表示灯(橙)、安定表示灯(緑) |
質量 | 梱包状態: 約40g |
付属品 | 取扱説明書、取りつけ用セットねじ(M2×14)、ナット |
材質 | ケース: ポリブチレンテレフタレート レンズ部: 変性ポリアリレート 表示部: 変性ポリアリレート |
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024
As of April 25, 2024

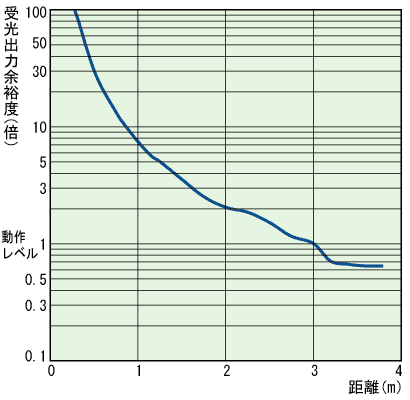

受光出力-距離特性
