H7EC-NV-B

Self-powered Totalizer


小型トータルカウンタ, 8桁, 電圧入力, バックライトなし, リセットキーあり, ブラック

桁数	8桁
外部接続方式	ねじ締め端子
取りつけ方法	埋込み取りつけ

Item list of H7E[]-N

定格/仕様
外形図
端子配置

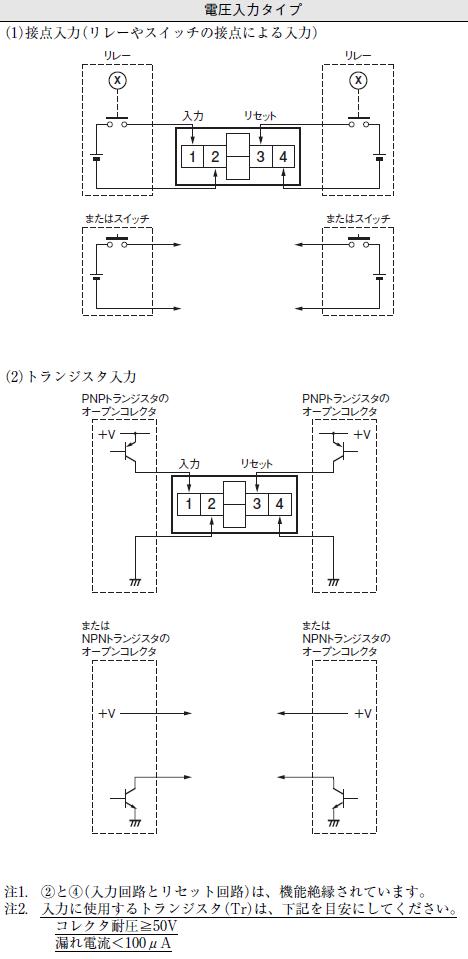

入力の接続

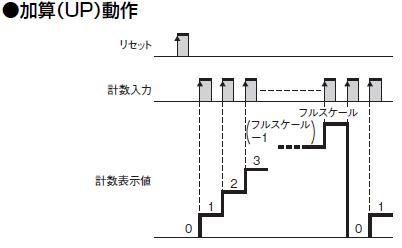

入出力モードと動作の関係

定格/仕様

As of November 20, 2024


機能		トータルカウンタ
カウンタ	計数範囲	0～99999999
	最高計数速度	30Hz/1kHz(切替) (ON/OFF比 1:1)
	最小信号幅	30Hz: 16.7ms 1kHz: 0.5ms
	入力モード	加算(UP)
	復帰方式	外部リセット、手動リセット
入力	入力信号	計数入力、リセット
	入力方式	電圧入力
	電圧入力	Hレベル: DC4.5～30V Lレベル: DC0～2V (入力抵抗約4.7kΩ)
リセット時間	外部リセット	20ms
リセット時間	手動リセット	20ms
表示	表示方式	LCD
	桁数	8桁
	文字高	8.6mm (黒色)
	ゼロサプレス表示	あり
キープロテクト機能		キープロテクトスイッチ
使用温度範囲		-10～55℃（ただし、氷結、結露しないこと）
保存温度範囲		-25～65℃（ただし、氷結、結露しないこと）
使用湿度範囲		25～85%RH
絶縁抵抗		導電部端子と露出した非充電金属部間: 100MΩ以上 (DC500Vメガにて)
耐電圧		導電部端子と露出した非充電金属部間: AC1000V 50/60Hz 1min
インパルス電圧		導電部端子と露出した非充電金属部間: 4.5kV
耐ノイズ		計数入力端子間: ±600V リセット端子間: ±600V ノイズシミュレータによる方形波ノイズパルス幅100ns/1µs、立ち上がり1ns
静電気耐力		±8kV(誤動作)
耐振動		耐久: 10～55Hz 片振幅 0.375mm 3方向各2h 誤動作: 10～55Hz 片振幅 0.15mm 3方向各10min
耐衝撃		耐久: 300m/s²、6方向各3回誤動作: 200m/s²、6方向各3回
保護構造		前面操作部: IEC規格 IP66、米国NEMA規格タイプ4(屋内)
外部接続方式		ねじ締め端子
ケース色		ブラック (マンセルN1.5)
付属品		埋込み取りつけ用アダプタ、リチウム電池(3V)、防水パッキン
質量		約60g
