E3ZM-CL81H 2M

Oil-resistant, Robust, Compact Photoelectric Sensor


耐油・堅牢・小型光電センサ, BGS反射形（距離固定）, 検出距離 10～100mm, PNP出力, コード引き出しタイプ, 2m

検出方式	BGS反射形(距離固定)
検出距離	白画用紙100×100mm: 10～100mm
光源	赤色発光ダイオード (650 nm)
接続方式	コード引き出しタイプ

Item list of E3ZM-C

定格/性能

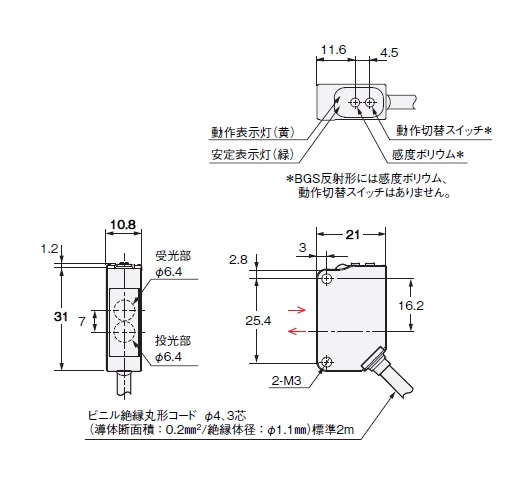

外形図

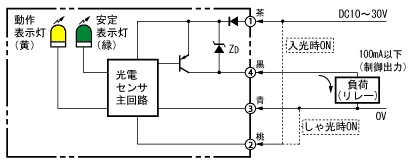

出力段回路図

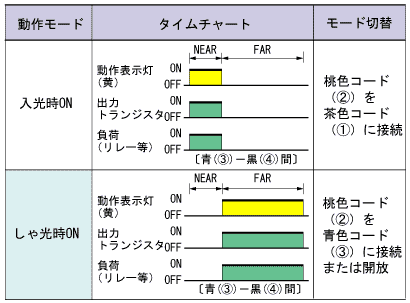

タイムチャート

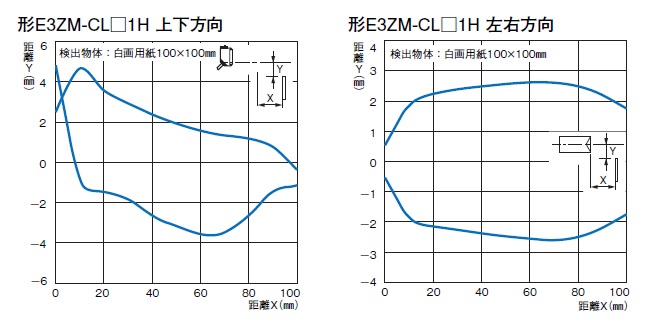

動作領域特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	BGS反射形(距離固定)
検出距離	白画用紙100×100mm: 10～100mm
投光スポット径	φ4mm以下 (検出距離100mm)
応差	検出距離の3%以下
反射率特性(白黒誤差)	検出距離の5%以下
光源	赤色発光ダイオード (650 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	25mA以下
制御出力	PNPオープンコレクタ DC30V以下 100mA以下残留電圧: 2V以下
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67 社内規格: 耐油 DIN40050-9: IP69K
接続方式	コード引き出しタイプ (コード長 2m)
表示灯	動作表示灯(黄)、安定表示灯(緑)
質量	梱包状態: 約90g
付属品	取扱説明書
材質	ケース: SUS316L レンズ部: メタクリル樹脂表示部: ポリエーテルイミドケーブル: 耐油塩化ビニルシール部: フッ素ゴム
