E3ZM-CR61-M1TJ 0.3M

Oil-resistant, Robust, Compact Photoelectric Sensor


耐油・堅牢・小型光電センサ, 回帰反射形（MSR機能付き）, 検出距離 4m（反射板形E39-R1S使用時）, NPN出力, M12スマートクリックコネクタ中継タイプ, 0.3m

検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1S使用: 100mm～4m 反射板E39-R1使用: 100mm～3m
光源	赤色発光ダイオード (660 nm)
接続方式	M12コネクタ中継タイプ

Item list of E3ZM-C

定格/性能

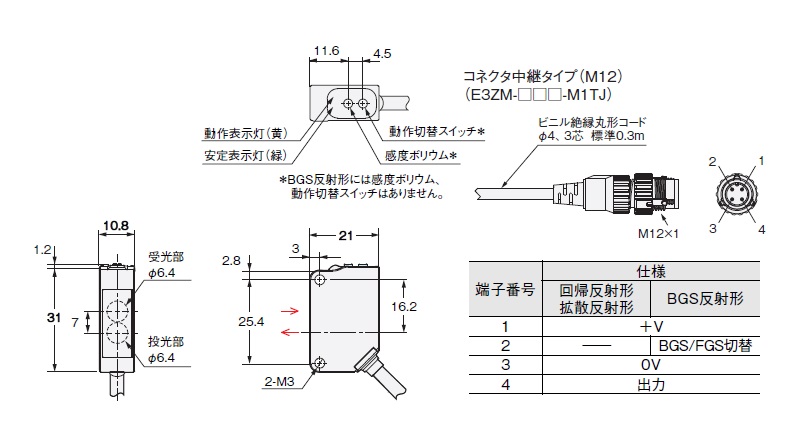

外形図

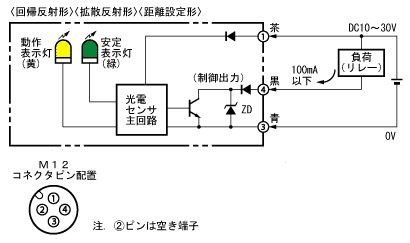

出力段回路図

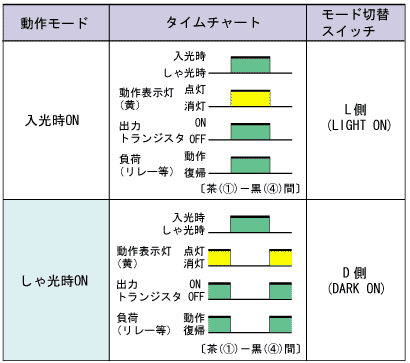

タイムチャート
平行移動特性

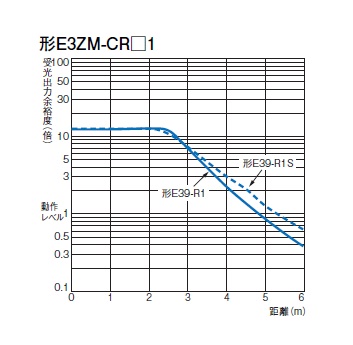

距離特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1S使用: 100mm～4m 反射板E39-R1使用: 100mm～3m
標準検出物体	φ75mm以上の不透明体
指向角	3～10° 反射板: 30°
光源	赤色発光ダイオード (660 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	25mA以下
制御出力	NPNオープンコレクタ DC30V以下 100mA以下残留電圧: 2V以下
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	単回転ボリウム
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67 社内規格: 耐油 DIN40050-9: IP69K
接続方式	M12コネクタ中継タイプ (コード長 0.3m)
表示灯	動作表示灯(黄)、安定表示灯(緑)
質量	梱包状態: 約50g
付属品	取扱説明書
材質	ケース: SUS316L レンズ部: メタクリル樹脂表示部: ポリエーテルイミド動作切替スイッチ: ポリエーテルエーテルケトンボリウム: ポリエーテルエーテルケトンケーブル: 耐油塩化ビニルシール部: フッ素ゴム
