GlobalD4A-3E12N
General-purpose Limit Switch
小形重装備リミットスイッチ, フレキシブル・ロッド, スプリング・ワイヤ形, 2回路双断形, LED, G1/2コンジット口
| 形状・構造 |
汎用タテ型 |
|---|---|
| アクチュエータ |
スプリング・ワイヤ形 |
| 動作方式 |
スナップアクション |
| 接点構成 |
1a1b |
| 保護構造 |
IP67 NEMA Type1, 2, 3, 4, 4X, 5, 6P, 12, 13 |
- 定格/仕様
As of August 8, 2024
| 形状・構造 | 汎用タテ型 |
|---|---|
| 動作方式 | スナップアクション |
| アクチュエータ | スプリング・ワイヤ形 ステンレス鋼ワイヤロッド |
| 定格周波数 | 50/60Hz |
| 接触形式 | 2回路双断形 |
| 接点構成 | 1a1b |
| 負荷 | 一般負荷 |
| 許容突入電流 | 常時閉路: 最大30A 常時開路: 最大20A |
| 動作表示灯 | LED、動作時点灯、不動作時点灯の切り替え可 |
| コンジット | G1/2 |
| 周囲温度範囲 | 使用時: -10～80℃ |
| 周囲湿度範囲 | 35～95%RH (ただし、氷結しないこと） |
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 300回/分以下 |
|---|---|
| 接触抵抗 (初期値) | 25mΩ以下 |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 DC500Vメガにて |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| 耐久性 | 電気的: 100万回以上 (AC125V 10A) |
| 耐衝撃 | 耐久: 最大1000m/s2 |
| 保護構造 | IP67 NEMA Type1, 2, 3, 4, 4X, 5, 6P, 12, 13 |
| 感電保護クラス | Class I (アース端子付き) |
| 動作に必要な力（OF） | 規格値 最大 0.98N |
|---|---|
| 動作までの動き（PT） | 規格値 最大 15° 平均値 5° |
As of August 8, 2024

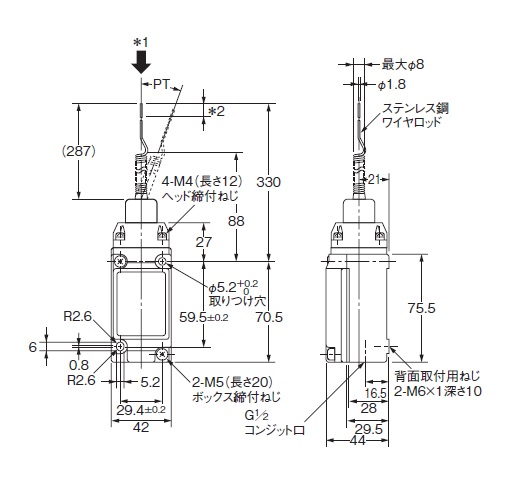

- 外形図
As of August 8, 2024

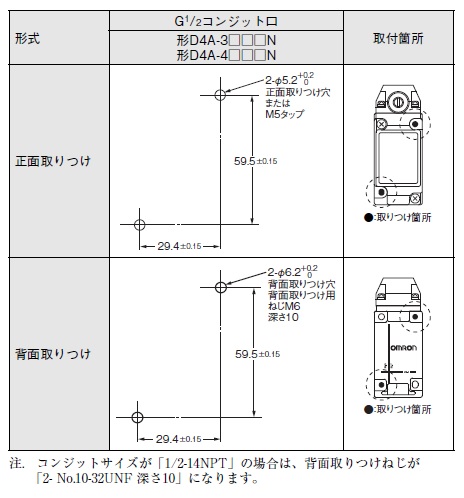

取りつけ穴加工図
As of August 8, 2024

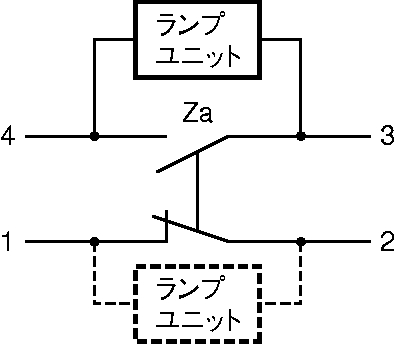

- 回路構成
As of August 8, 2024
As of August 8, 2024
- 特性図
As of August 8, 2024

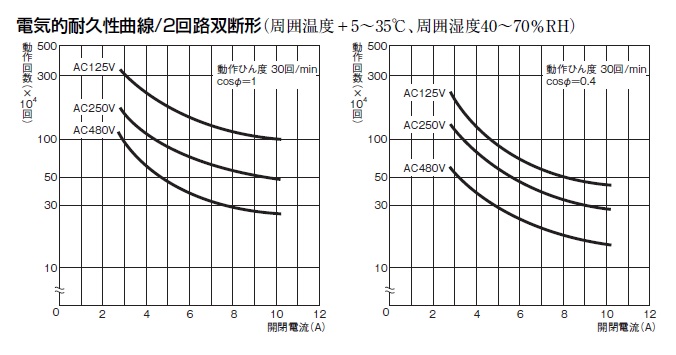

耐久曲線図
電気的:
As of August 8, 2024
