GlobalD4C-1303
Enclosed Switch
小形リミットスイッチ, クロス・ローラ・プランジャ形, AC250V 5A/DC30V 4A, VCTF耐油コード, 5m
| 形状・構造 |
汎用タテ型 |
|---|---|
| アクチュエータ |
クロス・ローラ・プランジャ形 |
| 電気定格 |
AC250V 5A/DC30V 4A |
| 接点構成 |
1c |
| ケーブル仕様 |
VCTF 耐油ケーブル、4芯、5m |
| 保護構造 |
IP67 |
- 定格/仕様
As of August 8, 2024
| 形状・構造 | 汎用タテ型 |
|---|---|
| アクチュエータ | クロス・ローラ・プランジャ形 φ12×4.4 ステンレス系焼結ローラ |
| 電気定格 | AC250V 5A/DC30V 4A |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1c |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 5A/AC250V 5A ランプ負荷(NC): AC125V 1.5A/AC250V 1A ランプ負荷(NO): AC125V 0.7A/AC250V 0.5A 誘導負荷: AC125V 3A/AC250V 2A 電動機負荷(NC): AC125V 2.5A/AC250V 1.5A 電動機負荷(NO): AC125V 1.3A/AC250V 0.8A |
| 開閉能力（DC） | 抵抗負荷: DC8V 5A/DC14V 5A/DC30V 4A/DC125V 0.4A/DC250V 0.2A ランプ負荷: DC8V 2A/DC14V 2A/DC30V 2A/DC125V 0.05A/DC250V 0.03A 誘導負荷(NC): DC8V 5A/DC14V 4A/DC30V 3A/DC125V 0.4A/DC250V 0.2A 誘導負荷(NO): DC8V 4A/DC14V 4A/DC30V 3A/DC125V 0.4A/DC250V 0.2A 電動機負荷: DC8V 3A/DC14V 3A/DC30V 3A/DC125V 0.05A/DC250V 0.03A |
| 許容突入電流 | 常時閉路: 最大20A 常時開路: 最大10A |
| アース端子 | アース線付き |
| ケーブル仕様 | VCTF 耐油ケーブル、4芯、5m 公称断面積: 0.75mm2 仕上り径: φ7.6 |
| 周囲温度範囲 | 使用時: -10～70℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 35～95%RH |
| 許容操作速度 | 0.1mm/s～0.5m/s |
|---|---|
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
| 接触抵抗 (初期値) | 400mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| インパルス耐電圧 | 充電金属部とアース間: 2.5kV 各端子と非充電金属部間: 2.5kV |
| 耐久性 | 電気的: 20万回以上 (AC125V 5A) 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大500m/s2 |
| 保護構造 | IP67 |
| 感電保護クラス | Class I (アース線付き) |
| 動作に必要な力（OF） | 規格値 最大 11.77N |
|---|---|
| もどりの力（RF） | 規格値 最小 4.41N |
| 動作までの動き（PT） | 規格値 最大 1.8mm |
| 応差の動き（MD） | 規格値 最大 0.2mm |
| 動作後の動き（OT） | 規格値 最小 3mm |
| 動作位置（OP） | 規格値 28.5±1mm |
As of August 8, 2024

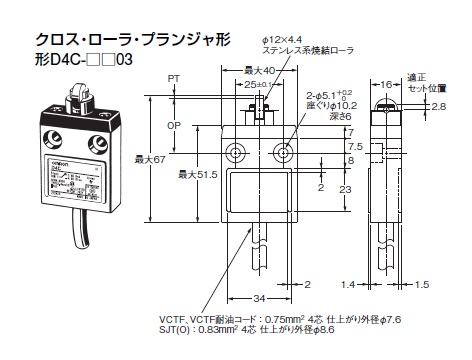

- 外形図
