E3NC

Smart Laser Sensors

E3NC

Ideal for Applications That Cannot Be Handled with Fiber Sensors or Photoelectric Sensors

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Sensor Heads

Retro-reflective Model

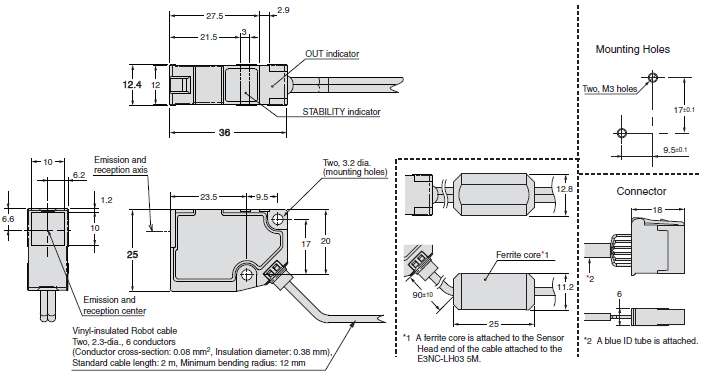

E3NC-LH03

E3NC Dimensions 3

Diffuse-reflective Model

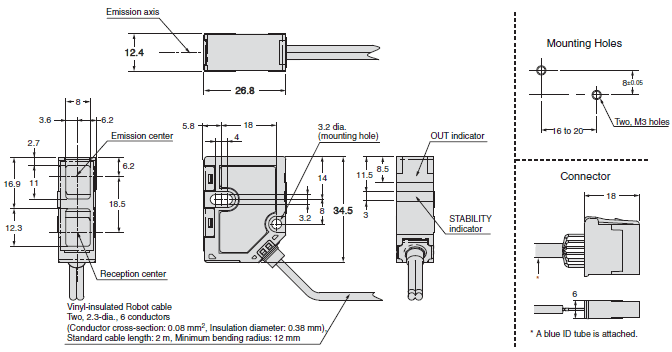

E3NC-LH02

E3NC Dimensions 4

Limited-reflective Model
E3NC-LH01

E3NC Dimensions 5

Distance-settable Models

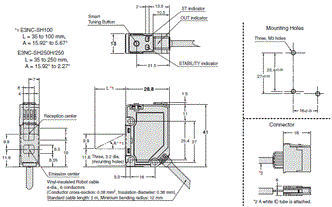

E3NC-SH250H
E3NC-SH250
E3NC-SH100

E3NC Dimensions 6

Amplifier Units

Pre-wired Amplifier Units

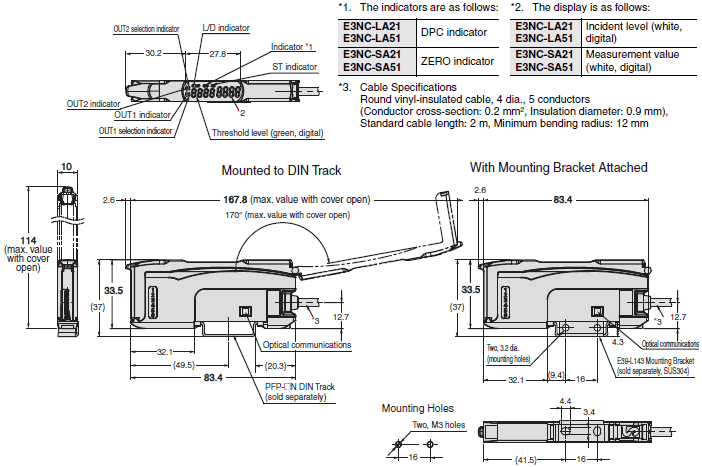

E3NC-LA21
E3NC-LA51
E3NC-SA21
E3NC-SA51

E3NC Dimensions 8

Amplifier Units with Wire-saving Connectors

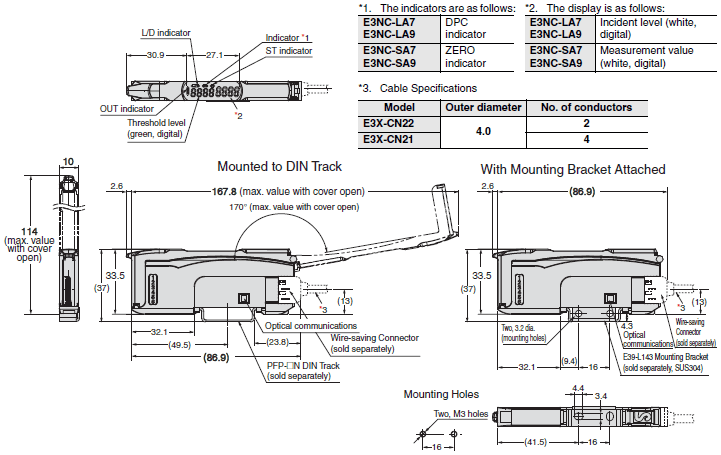

E3NC-LA7
E3NC-LA9
E3NC-SA7
E3NC-SA9

E3NC Dimensions 9

Amplifier Units with M8 Connectors

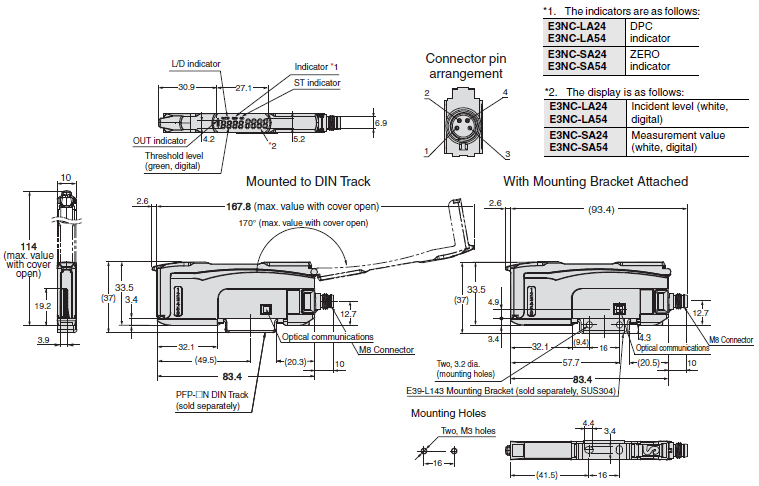

E3NC-LA24
E3NC-LA54
E3NC-SA24
E3NC-SA54

E3NC Dimensions 10

Amplifier Units with Connectors for Sensor Communications Unit
E3NC-LA0
E3NC-SA0

E3NC Dimensions 11

Accessories (Sold Separately)

Reflectors for Retro-reflective Sensors

E39-R21

E3NC Dimensions 14

E39-RS10

E3NC Dimensions 15

E39-R22

E3NC Dimensions 16

E39-RS11

E3NC Dimensions 17

Lens Attachment

E39-P51

E3NC Dimensions 19

With E39-P51 Lens Attachment Attached

E3NC Dimensions 20

E39-P52

E3NC Dimensions 21

With E39-P52 Lens Attachment Attached

E3NC Dimensions 22

Sensor Head Mounting Brackets
E39-L190

E3NC Dimensions 23

With E39-L190 Mounting Bracket Attached for Bottom Mounting

E3NC Dimensions 24

With E39-L190 Mounting Bracket Attached for Back Mounting

E3NC Dimensions 25

E39-L185

E3NC Dimensions 26

With E39-L185 Mounting Bracket Attached

E3NC Dimensions 27

E39-L186

E3NC Dimensions 28

With E39-L186 Mounting Bracket Attached for Bottom Mounting

E3NC Dimensions 29

With E39-L186 Mounting Bracket Attached for Back Mounting

E3NC Dimensions 30

E39-L187

E3NC Dimensions 31

With E39-L187 Mounting Bracket Attached

E3NC Dimensions 32

E39-L188

E3NC Dimensions 33

With E39-L188 Mounting Bracket Attached

E3NC Dimensions 34

Wire-saving Connectors

Master Connector
E3X-CN21

E3NC Dimensions 36

*4-dia. cable with 4 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24), Insulation diameter: 1.1 mm)

Slave Connector
E3X-CN22

E3NC Dimensions 38

*4-dia. cable with 2 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24), Insulation diameter: 1.1 mm)

Sensor I/O Connectors

Straight
XS3F-M421-40[]-A

E3NC Dimensions 41

L-shaped
XS3F-M422-40[]-A

E3NC Dimensions 42

Amplifier Unit Mounting Bracket
E39-L143

E3NC Dimensions 43

Material: Stainless steel (SUS304)

DIN Track
PFP-100N
PFP-50N

E3NC Dimensions 45

Material: Aluminum

PFP-100N2

E3NC Dimensions 47

Material: Aluminum

End Plate
PFP-M

E3NC Dimensions 49

Materials: Iron, zinc plating
