NA Series

Programmable Terminal

NA Series

The Omron Sysmac HMI enables faster, more efficient control and monitoring - and a more natural, proactive relationship between operator and machine. Wide screen models: 7, 9, 12 and 15 inches

(Unit: mm)

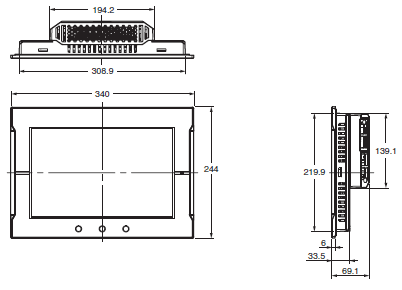

NA5-15W101S-V1/-15W101B-V1

NA Series Dimensions 1

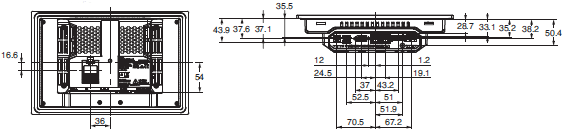

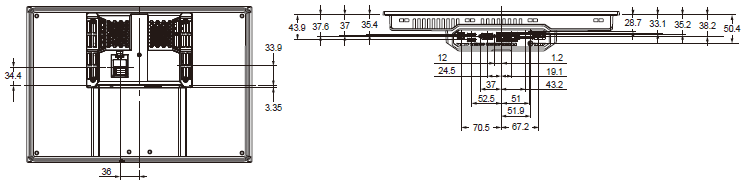

Cable Connection Dimensions

NA Series Dimensions 2

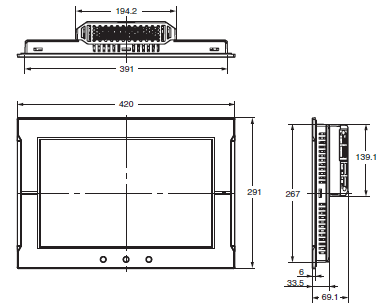

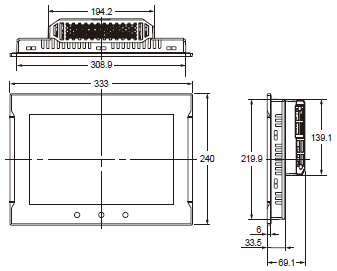

NA5-12W101S-V1/-12W101B-V1

NA Series Dimensions 3

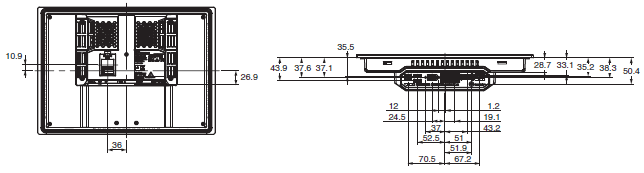

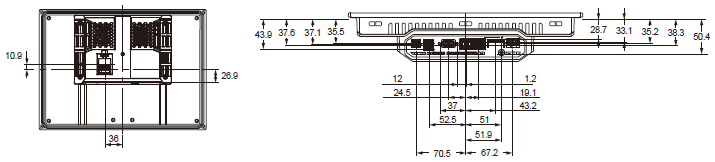

Cable Connection Dimensions

NA Series Dimensions 4

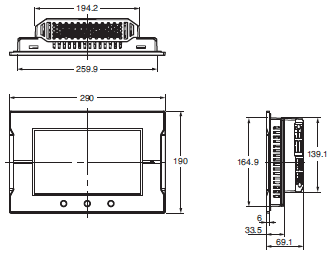

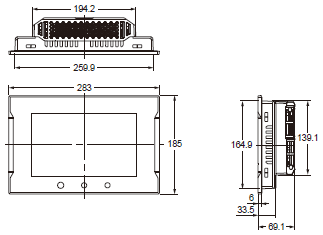

NA5-9W001S-V1/-9W001B-V1

NA Series Dimensions 5

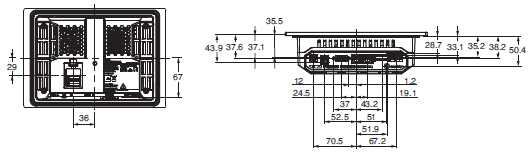

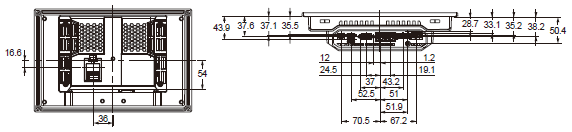

Cable Connection Dimensions

NA Series Dimensions 6

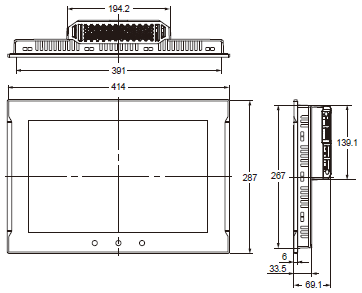

NA5-7W001S-V1/-7W001B-V1

NA Series Dimensions 7

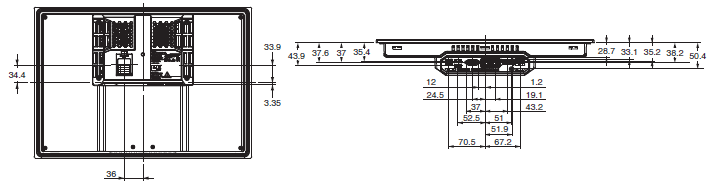

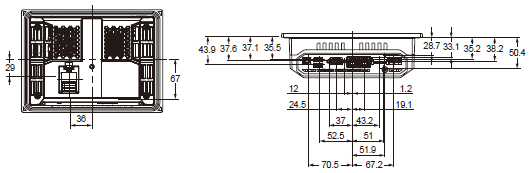

Cable Connection Dimensions

NA Series Dimensions 8

Note: 1. For information on the product whose model number does not end with -V1, refer to the Programmable Terminal NA Series Datasheet (Cat. No. V413).
